Bosch Rexroth servo sisteminde doğru tamir, sürücü ile motorun aynı ürün ailesine ait olduğunu varsaymakla değil; tam etiket kodu, feedback tipi, güç sınıfı ve alarm geçmişini birlikte doğrulamakla başlar.
Sürücü aileleri

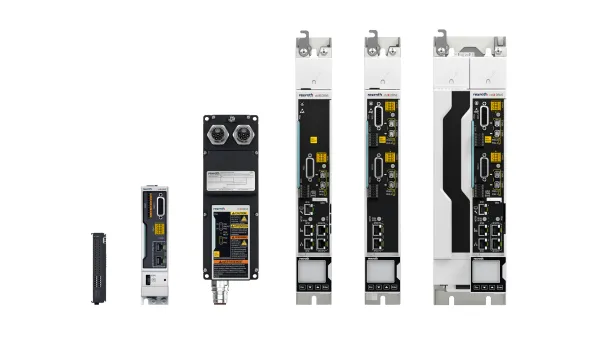

ctrlX DRIVEXCSXCDXMSXMDHCS01HCS02HCS03HMSHMDHMUMotor aileleri
MS2NMS2EMS2SMSKMSMMKEMADMAFSahada karşılaşılan eski aileler: IndraDrive Cs, IndraDrive C, IndraDrive M, DIAX04, ECODRIVE, DKC, DDS, KDA, MKD, MHD, 2AD.
Yaygın arıza belirtileri
- Güç bölümünde aşırı akım veya toprak kaçağı
- DC bara, ön şarj ve 24 V kontrol beslemesi sorunu
- Motor encoder belleği veya kablo iletişim hatası
- Sercos/EtherCAT haberleşme ve enable zinciri problemi
- Motor freni, sıcaklık sensörü veya mekanik sıkışma
Sık karşılaşılan alarm kodları
Alarm anlamı ürün nesline ve firmware sürümüne göre değişebilir. Müdahale öncesinde cihaz ekranındaki tam kod, model ve üretici kılavuzu birlikte kontrol edilmelidir.
| Kod | Anlam | İlk kontrol |
|---|---|---|
F8xxx | Güç bölümü ve besleme sınıfı hataları | DC bara, şebeke, güç modülü ve 24 V besleme |
F2xxx | Sürücü kontrolü veya hareket hataları | Motor yükü, parametre seti ve kontrol çevrimi |
C02xx | Motor/encoder tanımlama sınıfı | Encoder kablosu, motor belleği ve doğru motor tipi |
E2xxx | Sürücü uyarı sınıfı | Diag mesajının tam metni ve çalışma koşulu |
Güvenli teşhis sırası
- 1
Tip plakası ve eksiksiz Rexroth teşhis mesajı kaydedilir.
- 2
Güç ve kontrol beslemeleri enerjisiz ve kontrollü enerji altında ölçülür.
- 3
Motor encoder belleği, kablo ve fren devresi doğrulanır.
- 4
Sercos/EtherCAT durumu ile gerçek donanım hatası ayrılır.
- 5
Uygun motorla kontrollü hız ve yük testi yapılır.
Rexroth teşhis kodları neden tam okunmalı?
Bosch Rexroth mesajları harf, sayı ve açıklama birlikte değerlendirildiğinde anlam kazanır. Aynı sayı farklı cihaz neslinde farklı bağlama sahip olabileceği için ekrandaki mesajın tamamı ve firmware bilgisi kaydedilmelidir.
ctrlX DRIVE ile eski IndraDrive ve ECODRIVE sistemlerinin motor geri besleme ve haberleşme yapıları aynı değildir. Test düzeni cihaz ailesine göre kurulmalıdır.
Motor belleği ve güç elektroniği
MS2N ve MSK motorlarda encoder bağlantısı ile motor verisinin okunması, sürücünün doğru akım ve kontrol değerlerini kullanması için kritiktir. Kablo veya besleme sorunu motor arızası gibi görünebilir.
Güç modülü değişiminde gate sürme, akım ölçümü ve DC bara çevresi birlikte doğrulanır; yalnızca kısa devreli yarı iletkenin yenilenmesi yeterli değildir.
Güvenlik notu: Servo sürücüler enerjisi kesildikten sonra dahi tehlikeli DC bara gerilimi tutabilir. Enerjili ölçüm ve güç katı onarımı yalnızca uygun ekipman ve yetkinlikle yapılmalıdır.
